Betonové uliční vpusti

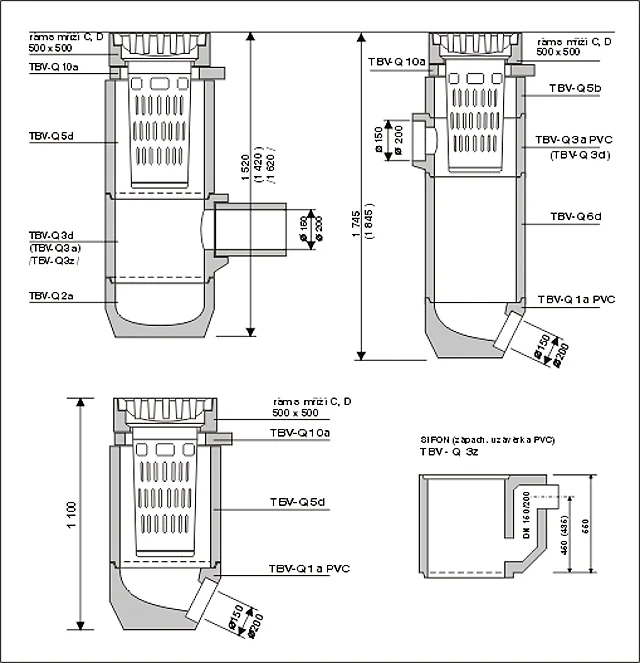

Uliční vpusť je betonový výrobek, který slouží k zachycování a odvádění dešťových vod z pozemních komunikací nebo jiných veřejných prostranství do stokové sítě. Vpusť je složena z několika navzájem spojených částí jako jsou spodní díly (dna), skruže, vyrovnávací prstenec a mříž s rámem. Pod mříží je umístěn koš na zachycení hrubých nečistot a kalů.

Použití

Betonová uliční vpusť, složená z jednotlivých prvků jako jsou spodní díly (dna), skruže (s bočním otvorem, středové, horní), vyrovnávací prstence, koše a mříže (poklopy), je urče­na pro budování venkovních kanalizačních šachet, tvořících součást systémů stokových sítí a přípojek pro odvádění dešťových odpadních vod z pozemních komunikací a zpevněných ploch a také ze střech stavebních objektů.

Materiál pro uliční vpusti

  • Prostý vibrolisovaný beton C 35/45 (betonové díly).
  • Litinová mříž včetně litinobetonového rámu
  • Žárově zinkovaný plech (kalové koše)

Vlastnosti

jsou specifikovány v příslušných technických předpisech.

Technické předpisy

  • ČSN EN 1917 (betonové díly)
  • ČSN EN 124 (vtokové mříže)



  • Certifikát výrobku
  • Prohlášení o vlastnostech

Technické parametry uličních vpustí

Uliční vpusti - mříže

NázevOznačeníRozměry (mm)Hmotnost (kg)
DélkaŠířkaVýška
Mříž pro zátěž 40 t - zabetonovaný rámD 400-500/500/160500500160106
Mříž pro zátěž 25 t - zabetonovaný rámC 250-500/500/16050050016090

Uliční vpusti - koše

NázevOznačeníRozměry (mm)Hmotnost (kg)
PrůměrTl. stěnyVýška
Koš pozinkovaný vysoký A4DIN 4052-A4-600385-6008,5
Koš pozinkovaný nízký B1DIN 4052-B1-250385-2506

Uliční vpusti - prstence a skruže

NázevOznačeníRozměry (mm)Hmotnost (kg)
Vnitřní PrůměrTl. stěnyVýška
Vyrovnávací prstenecTBV-Q 390/60-10a3901306029
Skruž vpusti – horníTBV-Q 450/195/H-5c4505019540
Skruž vpusti – středováTBV-Q 450/195/S-6b4505019540
Skruž vpusti – horníTBV-Q 450/295/H-5b4505029560
Skruž vpusti – středováTBV-Q 450/295/S-6a4505029560
Skruž vpusti – horníTBV-Q 450/570/H-5d45050570110
Skruž vpusti – středováTBV-Q 450/570/S-6d45050570110
Skruž vpusti – s bočním otvorem DN 150TBV-Q 450/150-3a4505035072
Skruž vpusti - s bočním otvorem DN 150 PVCTBV-Q 450/150/PVC-3a4505035072
Skruž vpusti - s bočním otvorem DN 200TBV-Q 450/200-3d4505045093
Skruž vpusti - s bočním otvorem DN 200 PVCTBV-Q 450/200/PVC-3d4505045093

Uliční vpusti - spodní díly

NázevOznačeníRozměry (mm)Hmotnost (kg)
Vnitřní průměrTl. stěnyVýška
Spodní díl uliční vpusti s otvorem DN 150TBV-Q 450/150-1a4505033096
Spodní díl uliční vpusti s otvorem DN 150 PVCTBV-Q 450/150/PVC-1a4505033096
Spodní díl uliční vpusti s otvorem DN 200TBV-Q 450/200-1a45050380124
Spodní díl uliční vpusti s otvorem DN 200 PVCTBV-Q 450/200/PVC-1a45050380124
Dno s kalovou prohlubníTBV-Q 450/300-2a4505030070

Fotogalerie - Uliční vpusti

  • Mříže
    Mříže
  • Koše
    Koše
  • Vyrovnávací prstence
    Vyrovnávací prstence
  • Skruže
    Skruže
  • Spodní díly
    Spodní díly

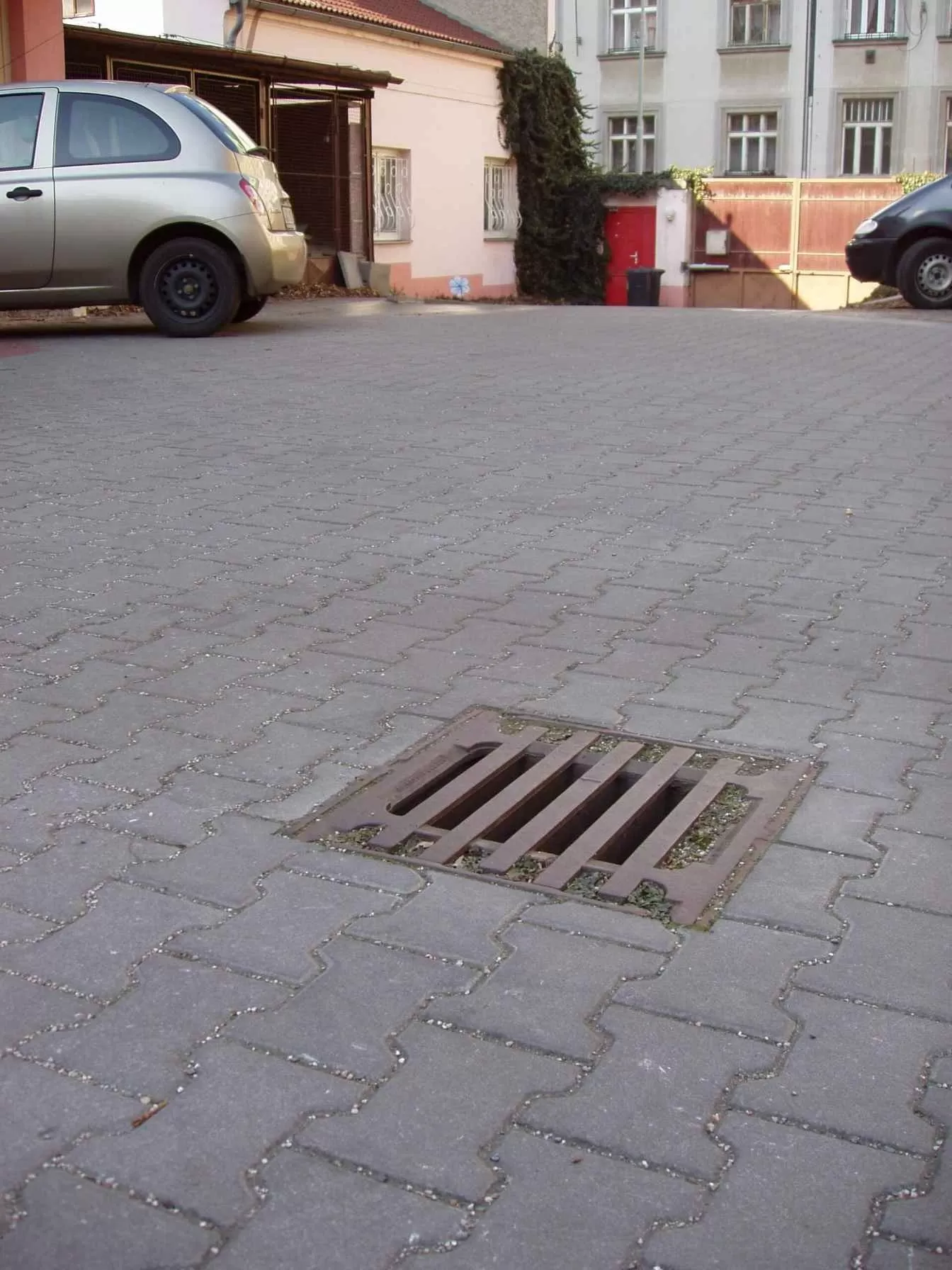

  • Betonové uliční vpusti
    Betonové uliční vpusti
  • Betonové uliční vpusti
  • Betonové uliční vpusti
  • Betonové uliční vpusti
  • Betonové uliční vpusti
  • Betonové uliční vpusti
  • Betonové uliční vpusti
  • Dno s kalovou prohlubní TBV – Q 450/300-2a
  • Koš pozinkovaný nízký B1
  • Koš pozinkovaný vysoký A4
  • Uliční mříž s rámem C250
  • Uliční mříž s rámem D400
  • Skruž vpusti horní TBV – Q 450/195/H-5c
  • Skruž vpusti horní TBV – Q 450/295/H-5b
  • Skruž vpusti horní TBV – Q 450/570/H-5d
  • Skruž vpusti s bočním otvorem DN 150 TBV – Q 450/150-3a
  • Skruž vpusti s bočním otvorem DN 150 PVC TBV – Q 450/150/PVC-3a
  • Skruž vpusti s bočním otvorem DN 200 TBV – Q 450/200-3d
  • Skruž vpusti s bočním otvorem DN 200 PVC TBV – Q 450/200/PVC-3d
  • Skruž vpusti středová TBV – Q 450/195/S-6b
  • Skruž vpusti středová TBV – Q 450/295/S-6a
  • Skruž vpusti středová TBV – Q 450/570/S-6d
  • Spodní díl uliční vpusti s otvorem DN 150 TBV – 450/150-1a
  • Spodní díl uliční vpusti s otvorem DN 150 PVC TBV – 450/150/PVC-1a
  • Spodní díl uliční vpusti s otvorem DN 200 PVC TBV – 450/200/PVC-1a
  • Spodní díl uliční vpusti s otvorem DN 200 TBV – 450/200-1a
